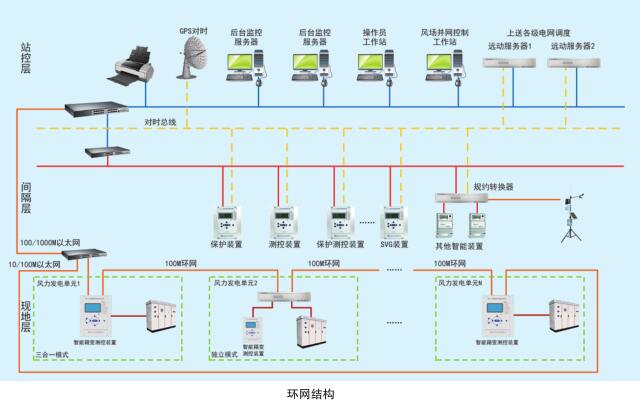

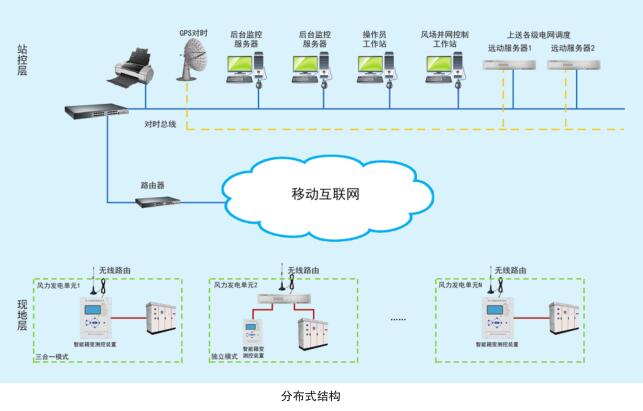

产品介绍 RE-7000 风力发电综自系统以变电站监控系统为基础平台，并根据风力发电的特点专门开发，实现对风电场内的逆变器、升压站、箱变、环境监测等系统的全面实时的监测和控制，并为用户展现丰富的用户界面，提供强大的分析处理功能和完善的监测报警机制。并网控制系统可作为高级应用与风力电站综自系统一体化部署和配置，在提高风力电站并网可靠性、安全性的同时，大大简化系统架构，降低工程造价。 RE-7000 风力发电综自系统采用三层架构：现地层、间隔层和站控层，现地层设备分散布置在逆变器小室内，站控层和间隔层设备布置在监控系统主控制楼内的计算机室及主控制室内。以每个逆变器小室为一个发电单元，最新研制的保护测控装置可代替传统的箱变测控装置、规约转换器及交换机，具备保护测控、规约转换、数据传输三合一功能，全面实现对逆变器及发电单元内其它监测装置的监视和控制。同时，发电单元之间通过光纤环网连接，并通过10/100/1000M 以太网上送数据到站控层综自系统。按一体化设计和实现的保护测控装置及结构紧凑的环网网络结构或者星型网络结构，使得对发电单元的监控网络更简化，性能更可靠，性价比更高。 产品特点 ◆ 按一体化设计和实现的保护测控装置及结构紧凑的环网网络结构或者星型网络结构，使得对发电单元的监控网络更简化，性能更可靠，性价比更高； ◆ 全站采用统一数据采集和处理平台，实现升压站区与发电区数据的无缝集成，全站数据共享，为风力电站里的逆变器、升压站、环境监测等设备提供统一的、全面的实时监测和控制； ◆ 通过对逆变器等设备运行状态的实时监视和故障分析，及时发现和定位发电设备的故障，便于用户快速检修并排除故障，提高发电效率，保障用户的经济效益； ◆ 可集成实现风功率预测、并网控制等高级应用，简化系统架构，降低建设成本，实现数据充分共享和利用，使风力电站运行更加经济与高效； ◆ 采用分布式数据库架构，实时大容量数据库等关键技术，支持海量数据的接入和处理，符合风电场设备数量多，数据量大的特点； ◆ 全站软硬件产品均支持各种国际标准，符合未来发展方向。 产品配置 ◆RE-7000 风力发电综自系统监控软件 ◆RE-752 智能箱变测控装置（支持三合一） ◆RE-700 AGC/AVC功率控制系统 ◆RE-771 数字式并网接口装置 ◆RE-772 数字式防孤岛保护装置 ◆RE-773 数字式逆功率监控装置 ◆RE-701 数字式线路保护测控装置 ◆RE-702 数字式变压器保护测控装置 ◆RE-703 数字式电容器保护测控装置 ◆RE-706 数字式TV监测及电压并列装置 ◆RE-731 数字式频率电压紧急控制装置 ◆RE-760 通信服务器 ◆RE-761 规约转换器 ◆RE-781 母线保护装置 ◆RE-782 故障录波装置 ◆风功率预测系统 ◆环境监测仪 …… 网络结构图   |
